メディアの固定方法は?

  • 下記をご確認ください。

【UJF-3042 / UJF-3042FXをお使いの場合】

 バキューム吸着固定、または治具固定用ネジ穴を使用します。使用するメディアの状態によっては、テープ固定をしてください。
 テーブル上のバキューム穴が塞がれていない場合、吸着力が低下しますので紙やフィルム、テープなどでできるだけ塞いでください。

プリント原点は正面右下になります。



【UJF-3042HGをお使いの場合】

 冶具固定用ネジ穴を使用します。使用するメディアの状態によっては、テープ固定をしてください。吸着テーブルをお使いの場合は、バキューム吸着固定が可能になります。
 吸着テーブル上のバキューム穴が塞がれていない場合、吸着力が低下しますので紙やフィルム、テープなどでできるだけ塞いでください。

プリント原点は正面右下になります。

【UJF-3042 / UJF-3042FX / UJF-3042HGをお使いの場合】

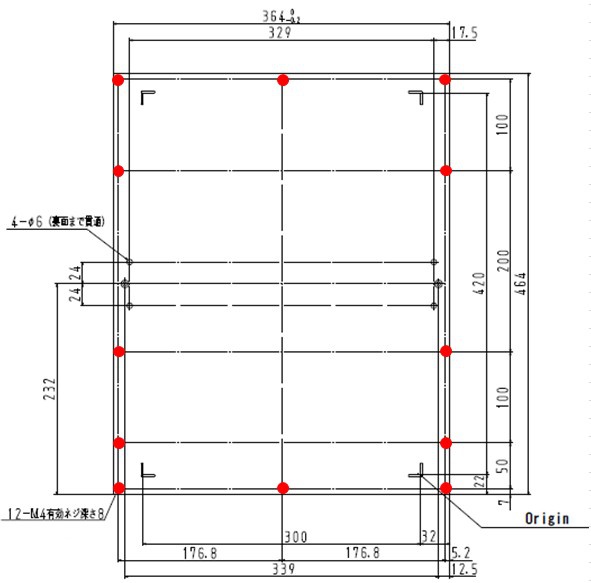

 治具固定用のネジ穴の位置は下記のようになっております。
 (部:ネジ穴…M4 有効ネジ深さ8)
