- いくつかの要因で発生している可能性があります。下記をご参照ください。
事前確認
液晶が英語表示になっている場合は日本語に変更してください。手順はこちら

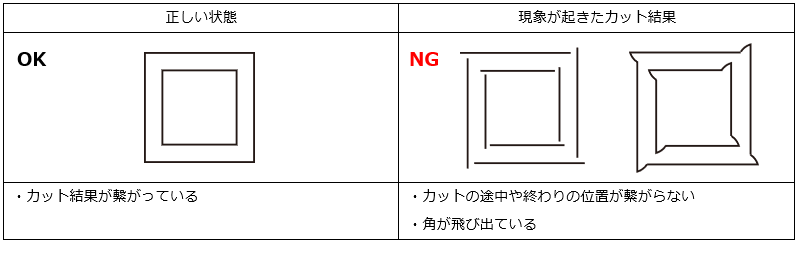

現象の状態
対処方法
| 症 状 | 原 因 | 確認事項 |
|
カットの途中や終わり |

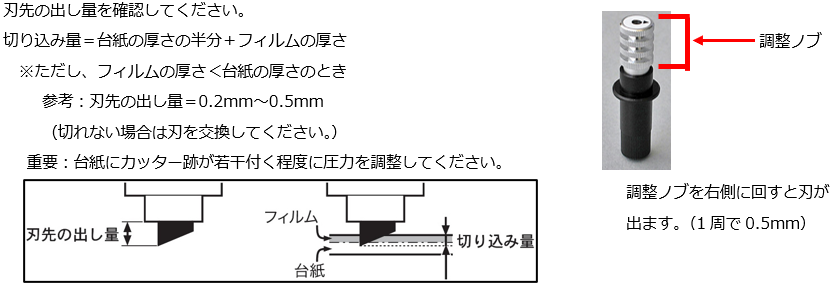

刃出量が不適切 | 「対処方法１」をご確認ください |
| カット条件が不適切 | 「対処方法２」をご確認ください | |
| シートの搬送問題 | 「対処方法３」をご確認ください | |
| 補正圧オフセット不足 | 「対処方法４」をご確認ください | |
| ピンチローラー＆グリッドローラーの汚れ、 ペンラインゴムの摩耗 |
「対処方法５」をご確認ください | |
| オーバーカット値が不適切 | 「対処方法６」をご確認ください | |
| カッター刃＆ピンチローラーの摩耗 | 「対処方法７」をご確認ください |
対処方法２
カット条件を確認してください
●カット圧力を確認してください
刃やシートによって条件が変化します。圧力が高ければ良く切れるという訳ではありません。
圧力を50g位から(フィルム系なら30gから)「セイホウケイ」カットを試していただき、切れなければさらに5g
ずつ大きくしてください。
[FUNCTION]ボタンを押し、「セイホウケイ」
●カット速度を確認してください
現在、設定されているカット速度よりも遅い設定(20cm/s以下)にして「セイホウケイ」カットを試して確認して
ください。移動速度が速い場合は、[FUNCTION]ボタンを押し、「セッテイ」->「アップスピード」より、設定値
をカット速度と同等値に設定してください。
●オフセット値を確認してください
オフセット値(刃の種類によって決まった値になっていて、刃のケースに値が記載されています)が正しくないと、
角が正しくカットされません。設定されているオフセット値が正しいか確認してください。
適正なオフセット値はこちら を参照してください。
対処方法３
シート搬送問題の可能性があります。
●シート設定を「オモイ」にしてください。
[FUNCTION]ボタンを押し、「セッテイ」-＞「シートセッテイ」 で「オモイ」にします。
●カットモードを「コウヒンイ」にしてください。
[FUNCTION]ボタンを押し、「セッテイ」-＞「カットモード」 で「コウヒンイ」にします。
対処方法４
「ホセイアツオフセット」の値を徐々に大きくしてください。
角をカットする際、シートがめくれないように自動的に低いカット圧力でカットします。
カット圧力が低いため、刃先が進行方向にスムーズに回転せず、切り残しができる場合があります。
[FUNCTION]ボタンを押し、「セッテイ」-＞「ホセイアツオフセット」 で設定します。 (設定範囲は0～7)
ホセイアツオフセットの設定は、取扱説明書をご参照ください。
対処方法５

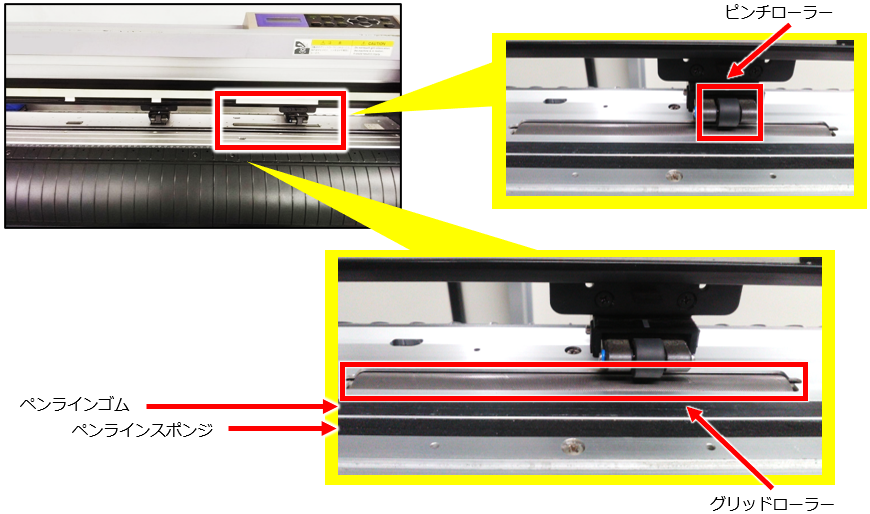

グリッドローラーやピンチローラー上のゴミなどによるシートのすべりや暴れ等は起きていませんか？
掃除機などでゴミなどを吸引しながら、グリッドローラーを使い古した歯ブラシなどで清掃してください。
また、ペンラインゴム上のゴミなどによる刃飛び等は起きていませんか？
ペンラインゴムを清掃してください。凹みがあったり切れているようでしたら、交換してください。
対処方法６
「オーバーカット」の値を設定してみてください。
切り残しが出る際に、カット量を少し多くする設定です。
[FUNCTION]ボタンを押し、「セッテイ」-＞「オーバーカット」 で、0.2mm辺りから調整します。
(設定範囲は0.1mm～1.0mm)
オーバーカットの設定は、取扱説明書をご参照ください。
対処方法７
以上を確認しても症状が改善されない場合はカッター刃やピンチローラーの交換をお勧めします。
サプライ品の品番・価格についてはこちらを確認してください。
